Detalhes do produto
Lugar de origem: Sichuan, China
Marca: XINHENG
Certificação: IATF16949,ISO9001

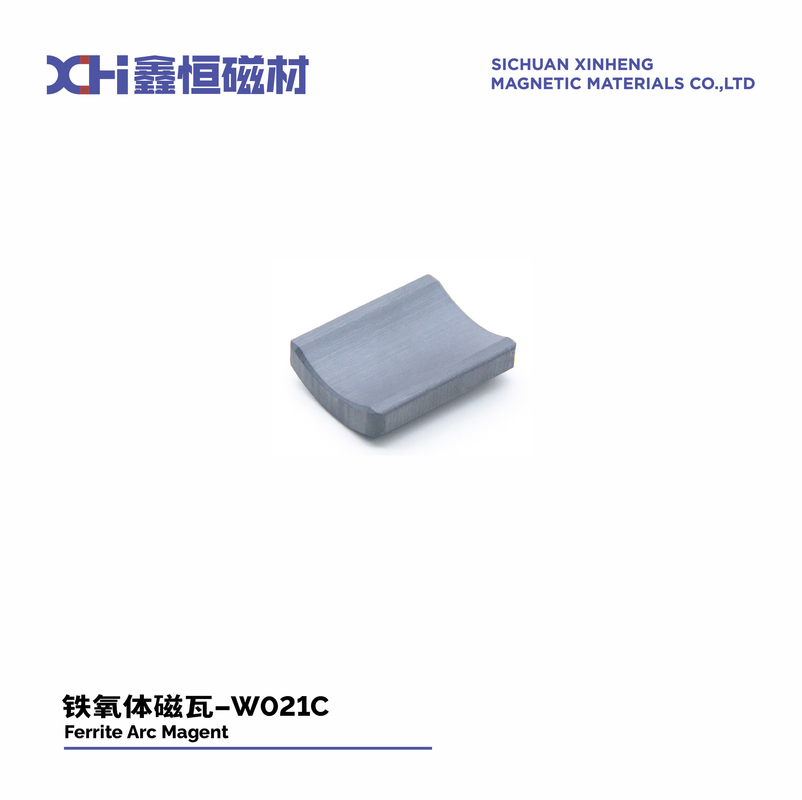

Número do modelo: W021C
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1000 PCS
Preço: Negociável
Detalhes da embalagem: Cartão+paleta
Tempo de entrega: 10-15 dias
Termos de pagamento: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000 toneladas por ano
Nome do produto: |
Magnetos de motores de ferrita de ventilador |
Aplicação: |
Motor do ventilador |
Forma: |
Arc, Tile. |
Tipo: |
Magnéticos sinterizados anisotrópicos |
Composto: |
Ferrite estrôncio em pó |
Tamanho: |
(R34mm-r23.0mm) × 23,8mm |
processamento: |
Prensado molhado |
Revestimento: |
Sem revestimento |
Tamanho da embalagem: |
340 mm × 255 mm × 75 mm |
Nome do produto: |
Magnetos de motores de ferrita de ventilador |
Aplicação: |
Motor do ventilador |
Forma: |
Arc, Tile. |
Tipo: |
Magnéticos sinterizados anisotrópicos |
Composto: |
Ferrite estrôncio em pó |
Tamanho: |
(R34mm-r23.0mm) × 23,8mm |
processamento: |
Prensado molhado |
Revestimento: |
Sem revestimento |
Tamanho da embalagem: |
340 mm × 255 mm × 75 mm |
Ímã de ferrite permanente usado no ventilador do artefato de resfriamento de verão W3214
Quais são as principais vantagens dos ímãs de ferrite de estrôncio cerâmico feitos por moldagem por compressão úmida?
Baixo custo - A ferrite de estrôncio é barata e o processo de moldagem úmida é relativamente simples. Isso os torna mais baratos do que os ímãs de terras raras.
Estabilidade de temperatura - Os ímãs de ferrite de estrôncio têm altas temperaturas de Curie, normalmente em torno de 450-470°C. Eles mantêm boas propriedades magnéticas em uma ampla faixa de temperatura de operação.
Resistência à corrosão - Sendo materiais cerâmicos totalmente densos, eles não são propensos à corrosão como os ímãs ligados que contêm aditivos.
Capacidade de produção em massa - O processo de moldagem é adequado para a fabricação automatizada de alto volume de geometrias de ímãs complexas.
Qual é a característica do ímã de ferrite de estrôncio cerâmico feito por moldagem por compressão úmida?
Composição - Contém ferrite de estrôncio (SrFe12O19) como o principal material magnético. A ferrite de estrôncio tem boas propriedades magnéticas e é barata de produzir.
Densidade - Possui uma alta densidade relativa de cerca de 95% ou mais após a sinterização. Isso confere boa resistência mecânica.
Anisotropia - Exibe forte anisotropia magnetocristalina devido à sua estrutura cristalina hexagonal. Isso resulta em uma direção preferencial de magnetização ao longo de um eixo.
Forma da partícula - O pó de ferrite de estrôncio usado normalmente tem uma morfologia de plaqueta hexagonal que ajuda a promover a anisotropia magnética durante a moldagem e sinterização.
Método de moldagem - O pó é misturado com um ligante líquido e moldado por compressão em um compacto verde denso usando altas pressões. Isso orienta as partículas an-isotrópicas.
Processo de queima - O compacto é então sinterizado em alta temperatura para desenvolver a densidade, preservando a orientação de anisotropia magnética induzida da moldagem.
Remanência - Possui uma densidade de fluxo magnético máxima ou remanência ao longo do eixo de anisotropia, mas pouca/nenhuma remanência perpendicular a ele.
Coercividade - Geralmente tem coercividade média a alta, dependendo dos aditivos, densidade e nível de anisotropia alcançado.
PROPRIEDADES FÍSICAS DE ÍMÃS DE FERRITE SINTERIZADOS
| Unidades | Ferrite sinterizado (cerâmico) | |
| Curie Temperatura | ºC | 450 |
| Temperatura máxima de operação | ºC | 350 |
| Dureza | Hv | >530 |
| Densidade | g/cm3 | 4.8 – 5.0 |
| Permeabilidade de recuo relativa | μrec | 1.05-1.1 |
| Coeficiente de temperatura Br | %/ºC | -0.18 |
| Coeficiente de temperatura iHc | %/ºC | 0.11-0.40 |
| Resistência anti-flexão | N/m2 | (0.5-0.9)×108 |
| Resistência anti-compressão | N/m2 | ≥6.9×108 |
| Resistência anti-tração | N/m2 | (0.2-0.5)×108 |
| Calor específico | J/kg·K | 600-900 |
| Resistividade | Q.cm | >104 |
Como a Xinheng fabrica seu ímã de ferrite de estrôncio permanente?
GRAU DE PÓ DE FERRITE DE VENTILADOR MOTORES ÍMÃ
|
牌号 Grau |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32.5-36.0 | 4.1-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35.1-38.3 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
MOTORES DE VENTILADOR TABELA DE ESPECIFICAÇÃO DO ÍMÃ
|
Nº |
Item |
R |
r |
W |
L |
h |
Grau |
Aplicação |
| 1 | W118 | 68.1 | 60.7 | 25 | 25 | 7.50 | Y33H | Motor inversor de 1KW |
| 2 | W018F | 72.5 | 60.7 | 27.9 | 35 | 11.80 | Y40 | Motor inversor de 2KW |
| 3 | W005A | 72.5 | 60.5 | 29.5 | 42 | 11.80 | Y33H | Motor inversor de 2,3KW |
| 4 | W050E | 87.3 | 78.5 | 24 | 40 | 8.80 | Y33H | Motor inversor de 2,6KW |
| 5 | W159 | 74.1 | 65.5 | 28.86 | 47 | 8.60 | Y40 | Motor inversor de 2,8KW |
| 6 | W017F | 86.5 | 78.5 | 24.0 | 51 | 7.90 | Y33H-2 | Motor inversor de 3KW |
| 7 | W087 | 86.5 | 78.5 | 24.0 | 64 | 7.80 | Y33H-2 | Motor inversor de 5KW |
| 8 | W138C | 101 | 90.2 | 24.5 | 65 | 10.8 | Y40 | Motor inversor de 7KW |
| 9 | W019B | 112 | 100 | 28.5 | 60 | 11.90 | Y40 | Motor inversor de 9KW |
